An Treoir Deiridh maidir le Feadáin Copair TP2: Airíonna, Feidhmchláir agus Caighdeáin Tionscail

Cuid 1: Réamhrá Feadáin Copar TP2

1.1 Copar TP2 a Shainmhíniú: An Caighdeán Tionscail

TP2 Copar is copar fosfar-díocsaídithe é a bhfuil cion ard fosfair iarmharach ann. I réimse na miotalóireacht, tá sé rangaithe faoi chaighdeán na Síne GB/T 1527 , atá comhionann ó thaobh feidhme leis an aitheanta idirnáisiúnta Tiománaí ASTM C12200 (Cu-DHP) .

Seasann an “P” in TP2 Fosfar , a chuirtear le linn an phróisis bruithnithe chun ocsaigin a bhaint. Tríd an gcopar a “dhí-ocsaídiú”, cruthaíonn monaróirí ábhar atá i bhfad níos iontaofa d’fheidhmchláir thionsclaíocha ná an copar íon caighdeánach, go háirithe nuair a bhíonn teas agus táthú i gceist.

1.2 An Tábhacht: Cén Fáth a bhfuil Ábhair Dhíocsaídithe Copar

Tá tábhacht phríomhúil copair TP2 ina chuid weldability . Tá rianmhéid ocsaigine i gcopar traidisiúnta “páirc diana” (cosúil le T2). Nuair a dhéantar T2 a théamh nó a tháthú in atmaisféar atá saibhir i hidrigine, bíonn “brith hidrigine” air as a dtagann scoilteanna micreascópacha agus teip struchtúrach.

Réitíonn TP2 an fhadhb seo. Toisc go bhfuil an fosfar nasctha leis an ocsaigin cheana féin agus é a bhaint, is féidir feadáin chopair TP2 a phrásáil agus a tháthú go sábháilte, rud a chinntíonn hailt sceitedhíonach. Mar sin is “caighdeán óir” é do chórais nach mór gáis nó leachtanna ardbhrú a choinneáil ar feadh na mblianta.

1.3 TP2 vs. TP1: Comparáid Ghearr

Cé go bhfuil an dá fosfar-díocsaídithe, is minic a thagann an rogha eatarthu síos ar chomhbhabhtáil idir seoltacht theirmeach/leictreach agus iontaofacht a cheanglaíonn :

• TP1 (Fosfar Íseal): Tá níos lú fosfar ann (0.005% go 0.012%). Tairgeann sé seoltacht níos airde ach tá sé beagán níos íogaire le linn próisis táthú casta.
• TP2 (Ard Fosfar): Tá níos mó fosfar ann (0.013% go 0.050%). Is é an rogha is fearr le haghaidh an HVAC agus tionscail cuisniúcháin toisc go bhfuil a fheidhmíocht táthú níos fearr níos mó ná an laghdú beag ar sheoltacht.

1.4 Úsáidí Coiteann agus Tionscail

Is iad feadáin chopair TP2 “córas imshruthaithe” an bhonneagair nua-aimseartha. Mar gheall ar a gcumasc uathúil de fhriotaíocht creimeadh agus éifeachtúlacht theirmeach, tá siad fínó-riachtanach i:

• HVAC/R (Téamh, Aeráil, Aerchóiriú, agus Cuisniú): Úsáidtear é le haghaidh línte cuisneáin agus cnónaí evaporator / comhdhlúthadáin.
• Pluiméireacht & Gás: Iompar sábháilte uisce inólta agus gáis leighis.
• Cumhacht & Fuinneamh: Malartóirí teasa i stáisiúin chumhachta agus córais fuaraithe le haghaidh crua-earraí fuinnimh in-athnuaite.
• Feithicleach: Úsáidtear níos mó i gcórais bhainistíochta teirmeach cadhnraí Feithicle Leictreach (EV).

Cuid 2: Caighdeáin agus Sonraíochtaí

Agus feadáin copair TP2 á gceannach nó á sonrú, tá sé ríthábhachtach an ainmníocht idirnáisiúnta ceart a úsáid chun cáilíocht a chinntiú.

2.1 Caighdeáin Choiteanna Tionscail

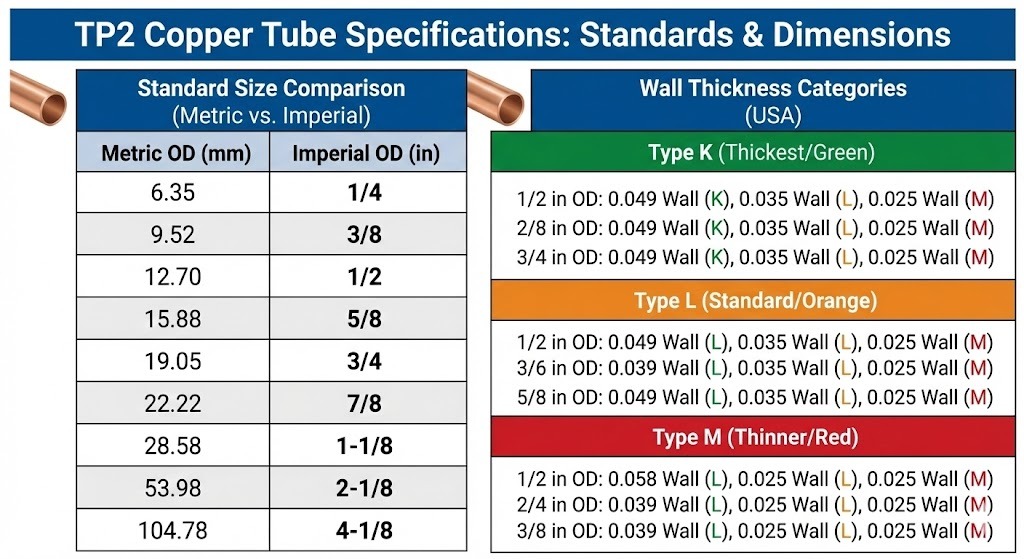

2.2 Sonraíochtaí Toiseacha

Tá feadáin TP2 ar fáil i raon leathan méideanna, ach de ghnáth déantar iad a chatagóiriú mar:

• Trastomhas Amuigh (OD): Go hiondúil raonta ó 2 mm go dtí os cionn 200 mm.
• Tiús Balla: Ó "Ultra-tanaí" (0.2 mm) go "Trom-bhalla" (5 mm le haghaidh úsáid thionsclaíoch ardbhrú).
• Lamháltais: Is minic go mbíonn lamháltas trastomhais de /- 0.02 mm ag feadáin chruinne chun a chinntiú go n-oireann aerdhíonach le cúpláin mheicniúla.

Cuid 3: Comhdhéanamh Ceimiceach agus Airíonna Fisiceacha

3.1 Comhdhéanamh Ceimiceach: Ról an Fhosfair

Tá feidhmíocht copar TP2 de réir a íonachta ard agus rialú beacht an fhosfair. De réir sonraíochtaí caighdeánacha (mar shampla GB/T 5231 or ASTM C12200 ), tá an comhdhéanamh rialaithe go docht:

Cén fáth an Raon 0.013% - 0.050%?
Má tá fosfar faoi bhun 0.013%, d'fhéadfadh go mbeadh dí-ocsaídiú neamhiomlán, rud a chuireann na hailt brittle i mbaol le linn táthú. Má sháraíonn sé 0.050%, titeann an seoltacht teirmeach agus leictreach go suntasach, ag laghdú éifeachtacht malartóirí teasa.

3.2 Airíonna Fisiciúla agus Meicniúla

Tá meas ar fheadáin chopair TP2 as a neart “bog”—tá siad láidir go leor chun brúnna arda a choinneáil ach insínte go leor le bheith lúbtha isteach i gcornaí casta gan scoilteadh.

A. Neart Teanntachta agus Neart Toradh

Braitheann neart teanntachta ar “teocht” (cruas) an fheadáin:

• Bog (Annealed, M): >> 195 MPa. An-solúbtha, oiriúnach le haghaidh lúbthachta láimhe agus cornaí daingean.
• Crua (H): >> 295 MPa. Dolúbtha agus láidir, a úsáidtear le haghaidh ritheann píobaireachta díreach i línte pluiméireachta agus tionsclaíocha.
• Neart Táirgeachta: De ghnáth raonta ó 60 - 150 MPa ag brath ar an temper.

B. Fadú

Tomhaiseann sé seo cumas an ábhair síneadh roimh bhriseadh. Is gnách go mbíonn ráta fadaithe de >= 35% - 40% (i staid anáile) ag copar TP2. Is é an insínteacht ard seo a cheadaíonn an feadán a leathnú, a flared, nó a swaged gan scoilteadh.

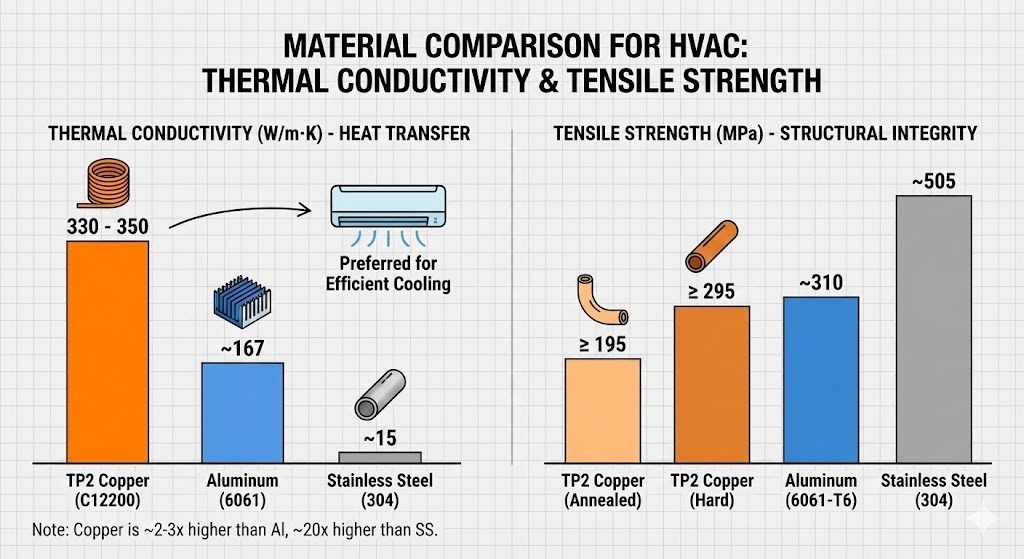

C. Seoltacht Theirmeach

Cé go laghdaítear seoltacht le fosfar a chur leis i gcomparáid le copar íon, tá TP2 fós ina cheannaire i measc na miotail:

• Seoltacht Theirmeach: Timpeall 330 - 350 W/(m·K) ag 20°C.
• Nóta: Tá sé seo thart ar 2-3 huaire níos airde ná alúmanam agus 20 huaire níos airde ná cruach dhosmálta, agus is é sin an fáth gurb é an t-ábhar is fearr le haghaidh evaporators oiriúntóir aer.

D. Seoltacht Leictreach

• Seoltacht Leictreach: >= 70% - 80% IACS (Caighdeán Idirnáisiúnta Copar Annealaithe).
• Cé go bhfuil sé níos ísle ná an 100% IACS de chopar saor ó ocsaigine (C10200), tá sé níos mó ná go leor le haghaidh iarratais ar thalamh agus teas-sync nuair a bhíonn táthú ag teastáil freisin.

3.3 Tábla Achoimre Tairiseach Fisiciúil

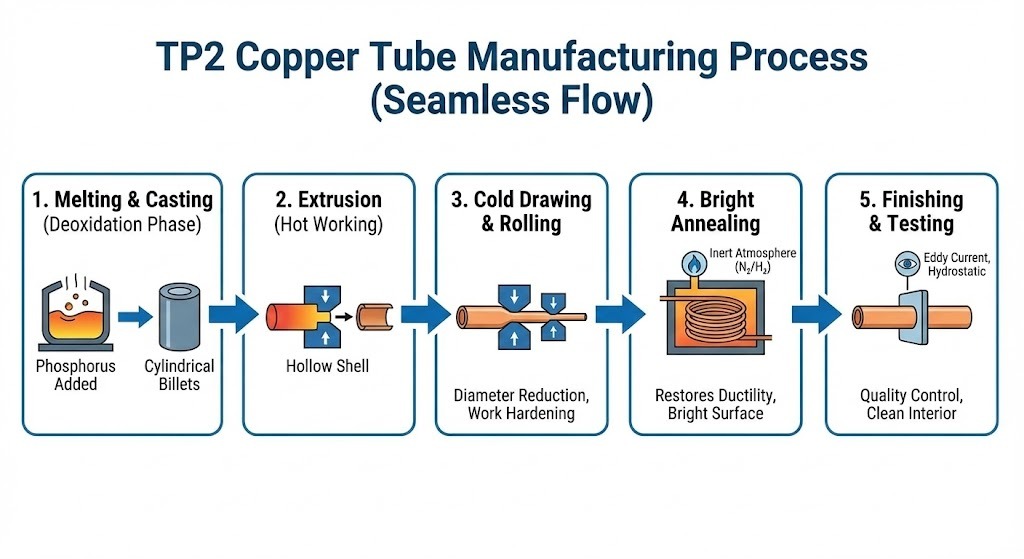

Cuid 4: Próiseas Déantúsaíochta Feadáin Copar TP2

Is turas é táirgeadh feadáin copair TP2 ó bhruithniú ardteasa go fuar-obair ardchruinneas. Táirgtear an chuid is mó feadáin TP2 préimhe mar feadáin gan uaim , rud a chuireann deireadh leis an mbaol teip weld-seam.

4.1 Sreabhadh Táirgeachta Céim ar Chéim

1. Leáphointe agus Réitigh (An Chéim Díocsaídiúcháin):
   Déantar copar catóide ard-íonachta a leá i bhfoirnéis ionduchtaithe. Le linn na céime seo, cuirtear fosfar leis an folctha leáite. Seo é an tráth ríthábhachtach ina mbaintear ocsaigine amach, agus an bhaisc á n-aistriú go copar TP2. Ansin déantar an miotal leáite a chaitheamh isteach i mbilléid sholadacha sorcóireacha.
2. Easbhrúite (Othar Te):
   Déantar an billet copair a théamh agus a éigean trí dhísle faoi bhrú ollmhór chun blaosc cuais le ballaí tiubha a chruthú. Briseann an “obair the” seo an struchtúr gránach teilgthe, rud a fhágann go bhfuil an miotail níos déine agus níos comhionainne.
3. Líníocht Fuar agus Rolling:
   Chun an trastomhas deiridh agus tiús bhalla a bhaint amach, téann an feadán faoi chéimeanna éagsúla de Líníocht Fuar or Rollta Fuar (Pilgering). Tá an feadán ceirteacha tarraingthe trí díslí níos lú de réir a chéile. Méadaíonn an próiseas seo neart an mhiotail trí “cruanú oibre”.
4. Anáil Geal:
   Déanann líníocht fuar an copar crua agus brittle. Chun an insínteacht a theastaíonn le haghaidh lúbadh agus bladhmadh a athbhunú (go háirithe le haghaidh meon “Bog” nó “Leathchrua”), téitear na feadáin i bhfoirnéis atmaisféar rialaithe (nítrigin nó hidrigin de ghnáth) chun ocsaídiú a chosc. Mar thoradh air seo tá dromchla glan, “geal”.
5. Críochnú agus Glanadh:
   Gearrtar na feadáin go fad nó coiled. I gcás feidhmeanna HVAC, ní mór an taobh istigh a bheith glan go máinliachta, mar go bhféadfadh aon ola nó deannach iarmharach damáiste a dhéanamh do chomhbhrúiteoir.

4.2 Bearta Rialaithe Cáilíochta

Chun a chinntiú go gcomhlíonann feadáin TP2 caighdeáin idirnáisiúnta mar ASTM B280 , úsáideann monaróirí tástáil dhian:

• Tástáil Reatha Eddy: Tástáil neamh-millteach a úsáideann réimsí leictreamaighnéadacha chun scoilteanna nó claiseanna dofheicthe i mballa an fheadáin a bhrath.
• Tástáil Hidreastatach: Líontar an feadán le sreabhán ardbhrú lena chinntiú gur féidir leis brúnna cuisneáin nua-aimseartha a sheasamh (cosúil le R-410A nó R-32).
• Cigireacht Toiseach: Cinntíonn calipers beachtais agus tomhasairí léasair go bhfuil tiús an bhalla aonfhoirmeach - ríthábhachtach chun rátálacha brú a choinneáil.

Cuid 5: Príomhghnéithe agus Buntáistí Feadáin Copar TP2

Cén fáth a bhfuil TP2 mar “ghrásta an tionscail”? Síneann a buntáistí thar seoltacht shimplí.

5.1 Sár-fhriotaíocht i gCreimeadh

Cruthaíonn copar TP2 ciseal patina nádúrtha, cosanta nuair a nochtar na heilimintí. Murab ionann agus cruach, ní meirgeann sé. I bpluiméireacht agus HVAC, ciallaíonn sé seo nach mbeidh an feadán tanaí amach nó a fhorbairt “sceite bioráin” go héasca thar shaolré 20-30 bliain.

5.2 Ard-Éifeachtúlacht Theirmeach

Mar a luadh sa rannán airíonna, tá seoltacht theirmeach TP2 eisceachtúil. I malartóir teasa, ceadaíonn sé seo do aistriú teasa níos tapúla i lorg níos lú, rud a chuireann ar chumas aonaid dhlútha, ardéifeachtúlachta aerchóirithe a dhearadh.

5.3 “Joinability” den scoth

Toisc go bhfuil TP2 fosfar-díocsaídithe, is é an copar is éasca le húsáid le haghaidh prásála agus sádrála . Is féidir le teicneoirí feadáin a cheangal go tapa ag baint úsáide as tóirse gan a bheith buartha faoi go n-éireoidh an miotail brioscach nó go dteipfidh ar an alt faoi chreathadh.

5.4 Insínteacht agus Foirmiúlacht

Is féidir copar TP2 a lúbadh, a leathnú nó a “swaged” go héasca gan innealra trom speisialaithe. Tá an tsolúbthacht seo ríthábhachtach chun línte cuisneáin a shuiteáil i spásanna daingean nó chun cornaí casta evaporator a chruthú.

5.5 100% In-athchúrsáilte

Is ábhar “buan” é copar. Is féidir feadáin copair TP2 a athchúrsáil ar feadh tréimhse éiginnte gan aon chaillteanas feidhmíochta. I ré de ESG (Comhshaoil, Sóisialta, agus Rialachas) spriocanna, is rogha inbhuanaithe é copar a úsáid le haghaidh deimhnithe tógála glasa.

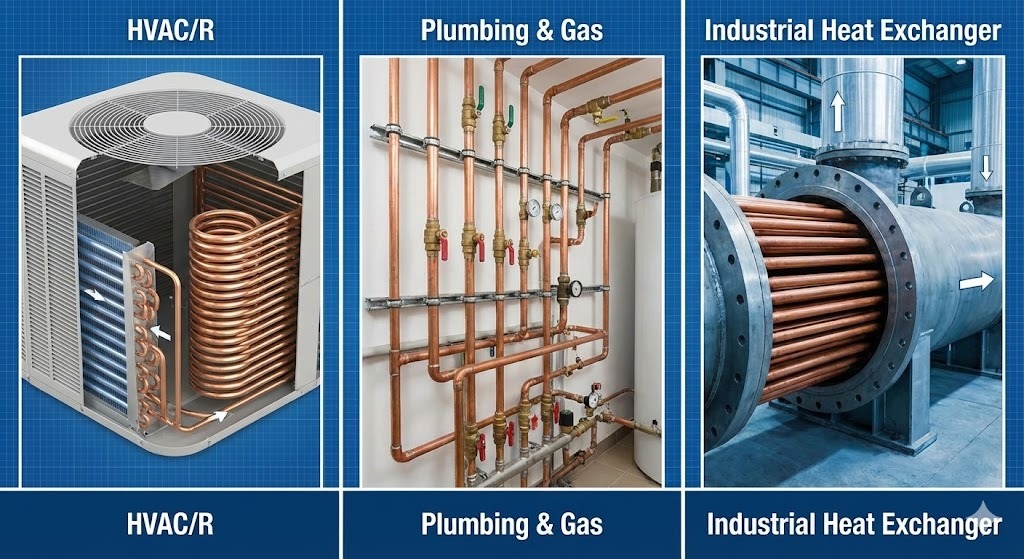

Cuid 6: Feidhm Feadáin Copair TP2 Trasna Tionscail

6.1 HVAC agus Cuisniú: Croílár an Chórais

Is í seo an earnáil is mó le haghaidh copar TP2. Feidhmíonn cuisneáin nua-aimseartha ag brúnna arda, a éilíonn an iontaofacht gan uaim a sholáthraíonn TP2.

• Aerchóiriú & Teaschaidéil: Úsáidtear é chun aonaid laistigh agus lasmuigh a nascadh. Ligeann insínteacht TP2 é a flared agus a nascadh le comhlaí le nialas sceite.
• Cuisniú: Úsáidtear é i slabhraí fuar ollmhargadh agus reoiteoirí tionsclaíocha. Is minic go ndéantar feadáin TP2 a “grooved istigh” (ag cur micrea-eití inmheánacha leis) chun an t-achar dromchla aistrithe teasa a mhéadú tuilleadh, rud a fhágann go bhfuil an córas níos tíosaí ar fhuinneamh.
• Galaitheoirí agus Comhdhlúthadáin: Cinntíonn seoltacht ard teirmeach an fheadáin go ndéantar teas a mhalartú go tapa idir an cuisneán agus an t-aer.

6.2 Pluiméireacht agus Dáileadh Uisce

I go leor foirgneamh cónaithe agus tráchtála ard-deireadh, is é copar TP2 an rogha is fearr le haghaidh córais uisce mar gheall ar a fhad saoil agus a buntáistí sláinte.

• Uisce Inólta: Tá copar nádúrtha frithmhiocróbach, a chuireann bac ar fhás baictéir mar Legionella .
• Draenáil agus aeráil: Toisc go gcuireann TP2 in aghaidh creimeadh ó ghallúnach liathuisce, úsáidtear é le haghaidh córais draenála marthanacha a mhairfidh níos mó ná 50 bliain.
• Píobáil Gáis: Mar gheall ar a chumas ardbhrú a láimhseáil agus tine a chomhrac (neamh-indóite) is é an rogha is sábháilte é chun gáis leighis a iompar in ospidéil nó gás nádúrtha i dtithe.

6.3 Feidhmeanna Tionsclaíocha agus Ceimiceacha

Taobh amuigh d’fhoirgnimh chaighdeánacha, láimhseálann copar TP2 an “ardú trom” i monarchana déantúsaíochta.

• Malartóirí Teasa: Úsáidtear é i fuaraitheoirí ola, comhdhlúthadáin gaile gléasra cumhachta, agus próiseáil cheimiceach.
• Píobáil Próisis: Tá TP2 iontach chun sreabháin neamh-aigéadacha a iompar ach a dteastaíonn timpeallacht cobhsaí teochta uathu.
• Bailitheoirí Teirmeach Gréine: Úsáidtear é sna feadáin “riser” de théitheoirí uisce gréine chun teas gréine a ionsú agus a aistriú chuig an umar stórála uisce.

6.4 Feidhmchláir Leictreacha agus Thalamh

Cé go bhfuil seoltacht beagán níos ísle ag TP2 ná copar T2 íon, fágann a neart níos fearr agus a fhriotaíocht creimeadh é úsáideach le haghaidh róil leictreacha ar leith:

• Slata agus muinchillí talaimh: Úsáidtear é chun córais leictreacha a chosaint ó thintreach agus ó bhorradh, go háirithe i dtimpeallachtaí ithreach ina bhfuil baol creimeadh ann.
• Teirminéil agus nascóirí: Úsáidtear é i gcomhpháirteanna leictreacha tromshaothair ina gcaithfear an chuid a phrásáil nó a tháthú chuig comhpháirt eile.

Cuid 7: Teicnící Ceangail le haghaidh Feadáin Copair TP2

Braitheann iontaofacht córas copair go mór ar cháilíocht a chuid hailt. Toisc go bhfuil TP2 díocsaídithe, cuireann sé an raon is leithne de roghanna ceangail ar fáil gan riosca díghrádaithe ábhartha.

7.1 Sádráil agus Prásáil

Is é seo an modh is coitianta le haghaidh feadáin TP2 i HVAC agus pluiméireachta.

• Sádráil (Sádróir Bog): A úsáidtear go príomha i pluiméireachta cónaithe. Baineann sé le miotail líonta a bhfuil leáphointe faoi bhun 450°C acu.
• Brazing (Sádróir Crua): An “caighdeán” le haghaidh HVAC/R. Úsáideann sé miotail líonta (airgead-bhunaithe go minic) le leáphointí os cionn 450 ° C. Ligeann friotaíocht copar TP2 in aghaidh bhrabú hidrigine do phrásáil ardteochta le tóirse, rud a chruthaíonn alt a bhíonn níos láidre go minic ná an feadán féin.

7.2 Feistis Mheicniúla

I gcás timpeallachtaí nach gceadaítear lasair oscailte iontu (cosúil le criosanna “gan tóirse” in ospidéil nó i monarchana ardteicneolaíochta), úsáidtear roghanna meicniúla:

• Preasfheisteas: Crimpeann uirlis feisteas ar an bhfeadán, ag baint úsáide as fáinne O inmheánach le haghaidh séala.
• Feistis Comhbhrúite: Úsáideann sé cnó práis agus ferrule chun an feadán TP2 a chomhbhrú in aghaidh an fheistis. Tá sé seo coitianta i línte gáis ísealbhrú agus ionstraimíochta.

Cuid 8: Buntáistí agus Míbhuntáistí TP2

Chun cinneadh eolasach a dhéanamh, tá sé ina chuidiú achoimre a dhéanamh ar “bun agus míbhuntáistí”.

Buntáistí

• Táthú Sábháilte: Coscann an t-ábhar ard fosfair scoilteanna le linn ardteochta a cheangail.
• Éifeachtúlacht Fuinnimh: Sábhálann seoltacht theirmeach eisceachtúil fuinneamh in iarratais téimh/fuaraithe.
• Marthanacht: Friotaíocht ard le creimeadh ginearálta agus scálú inmheánach.
• Frith-baictéarach: Ar ndóigh mharaíonn sé 99.9% de na baictéir laistigh de dhá uair an chloig de theagmháil.
• Inbhuanaithe: Go hiomlán in-athchúrsáilte agus luach ard scrap.

Míbhuntáistí

• Comhbhabhtáil Seolta: Tá a seoltacht leictreach níos ísle ná T2 (copar íon).
• Luaineacht Costais: Cosúil le gach táirge copair, tá an praghas faoi réir luaineachtaí domhanda sa mhargadh tráchtearraí.
• Riosca Gadaíochta: Mar gheall ar a luach ard athchúrsála, is féidir le píobáin chopair nochta a bheith ina sprioc maidir le goid ar shuíomhanna poist.

Cuid 9: Cothabháil agus Cúram ar feadh Fad saoil

Cé gur ábhar “socraigh é agus déan dearmad air” é copar TP2, má leantar na leideanna seo cinntíonn sé go mairfidh sé ar feadh na mblianta:

1. Seachain Flux Iomarcach: Nuair atá tú ag sádráil, bain úsáid as an méid flux íosta is gá. Féadann an iomarca flosc a fhágtar taobh istigh den fheadán creimeadh logánaithe logánta.
2. Tacaíocht Chuí: Cinntigh go bhfuil crochairí coparphlátáilte nó plaisteach-brataithe tacaithe ag feadáin. Seachain teagmháil dhíreach le cruach ghalbhánuithe nó iarann a chosc creimeadh galvanic .
3. Treoluas Sreafa: Le linn pluiméireachta, coinnigh treoluas an uisce laistigh de na teorainneacha molta (go hiondúil < 1.5 m/s le haghaidh uisce te) chun creimeadh-chreimeadh a chosc.
4. Glanadh: Maidir le malartóirí teasa tionsclaíocha, coimeádfaidh sruthlú rialta le gníomhairí díscálaithe éadrom ard-ráta aistrithe teirmeach ballaí TP2.

Conclúid: Todhchaí Feadáin Copair TP2

Is ionann feadáin copair TP2 agus cothromaíocht foirfe mhiotaleolaíocht agus praiticiúlacht. Trí fhosfar a chur leis chun an copar a dhíocsaídiú, tá ábhar cruthaithe ag innealtóirí atá ní hamháin thar a bheith éifeachtach ó thaobh teasa a aistriú ach atá thar a bheith iontaofa le suiteáil agus le ceangal.

Cibé an sna haonaid aerchóirithe a choinníonn ár dtithe compordach, an pluiméireacht a sheachadann uisce sábháilte, nó na córais fuaraithe sa chéad ghlúin eile de fheithiclí leictreacha, is é TP2 an t-ábhar bunúsach do bhainistíocht teirmeach agus sreabhán nua-aimseartha. Agus ábhar á roghnú le haghaidh iarratais ard-bhrú, ardteochta nó ard-éifeachtúlachta, seasann TP2 (C12200) mar thagarmharc cruthaithe an tionscail.

Cuid 10: Ceisteanna Coitianta (CCanna)

Chun an t-alt a thabhairt chun críche, seo cuid de na ceisteanna is coitianta maidir le feadáin copair TP2:

C1: An féidir feadáin copair TP2 a úsáid le haghaidh uisce óil?
A: Tá. Úsáidtear TP2 (C12200) go forleathan i gcórais pluiméireachta ar fud an domhain. Tá sé nádúrtha frithmhiocróbach agus comhlíonann sé na caighdeáin sábháilteachta d'uisce inólta i bhformhór na ndlínsí.

C2: Cad é an príomh-difríocht idir TP1 agus TP2?
A: Is é an difríocht bunscoile an Fosfar content . Tá raon fosfair níos airde ag TP2 (0.013% go 0.050%), rud a fhágann go bhfuil sé níos fearr maidir le táthú agus prásáil tromshaothair, agus cuireann TP1 (0.005% go 0.012%) seoltacht teirmeach/leictreach beagán níos fearr.

C3: Cén fáth gur fearr TP2 ná T2 d’iarratais HVAC?
A: Tá rian ocsaigine i gcopar T2, rud is cúis le “brith hidrigine” le linn táthú, rud a fhágann go mbíonn scoilteanna ann. Tá TP2 díocsaídithe, rud a chiallaíonn gur féidir é a phrásáil agus a tháthú arís agus arís eile gan sláine struchtúrach a chailliúint.

C4: An bhfuil feadáin TP2 comhoiriúnach le cuisneáin glasa nua cosúil le R-32?
A: Tá. Tá feadáin gan uaim TP2 deartha chun na brúnna oibriúcháin níos airde a bhaineann le cuisneáin nua-aimseartha atá neamhdhíobhálach don chomhshaol a láimhseáil, ar choinníoll go sonraítear tiús an bhalla i gceart.

Cuid 11: Achoimre Chomparáide Deiridh (Treoir Roghnúcháin)

Feidhmíonn an tábla seo mar thagairt thapa d'innealtóirí chun an grád ceart copair a roghnú dá dtionscadal sonrach.
